參數范圍 |
流量：20~400 (m3/h) |
揚程：10~32(m) |
溫度：-20℃~110℃ |
壓力：≤1.6(Mpa) |
泵軸：45鋼，不銹鋼 |
泵體、端蓋、葉輪：鑄鐵，不銹鋼 |
機械密封：石墨，碳化鎢/硅，不銹鋼，四氟 |
產品概述：
品牌 | 帕特 | 產地 | 上海 |
吸入方式 | 單級單吸 | 泵軸位置 | 臥式 |
材質 | 鑄鐵,不銹鋼 | 軸封 | 填料和機械密封 |
介質 | 水,泥漿,紙漿,6%漿料 | 聯軸器 | 泵和電機直聯傳動 |
葉輪 | 半開或全開式葉輪 | 性能 | 節能型，抗塞性，無泄漏水泵 |
XWJ型新型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有有效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面；采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等。
XWJ型紙漿泵具有有效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。
型號意義：
例：150 XWJ 200 - 20 A
A-葉輪初次切割
20-泵的揚程
200-泵的流量(m3/h)
XWJ-新型無堵塞紙漿泵
150-泵的進口直徑
產品用途：
廣泛適用于輕工、造紙行業中溫度低于110℃，濃度低于6%漿料的輸送，同時也可用于工業和城市給水、排水等場合.
性能參數表：
泵型號 | 流量(m3/h) | 揚程 | 轉速(r/min) | 電機型號及功率 |
80XWJ25-12.5 | 25 | 12.5 | 1450 | Y100L1-4/2.2 |
80XWJ25-12.5A | 20 | 10 | 1450 | Y90L-4/1.5 |
80XWJ25-20 | 25 | 20 | 1450 | Y100L1-4/3 |
80XWJ25-20A | 20 | 16 | 1450 | Y100L1-4/2.2 |
100XWJ50-20 | 50 | 20 | 1450 | Y132S-4/5.5 |
100XWJ50-20A | 45 | 18 | 1450 | Y112M-4/4 |
100XWJ50-20B | 40 | 16 | 1450 | Y112M-4/4 |
100XWJ50-32 | 50 | 32 | 1450 | Y160M-4/11 |
100XWJ50-32A | 40 | 26 | 1450 | Y132S-4/5.5 |
125XWJ100-20 | 100 | 20 | 1450 | Y160M-4/11 |
125XWJ100-20A | 90 | 18 | 1450 | Y132M-4/7.5 |
125XWJ100-20B | 80 | 16 | 1450 | Y132M-4/7.5 |
125XWJ100-32 | 100 | 32 | 1450 | Y160L-4/15 |
125XWJ100-32A | 90 | 28 | 1450 | Y160M-4/11 |
125XWJ100-32B | 80 | 26 | 1450 | Y160M-4/11 |
150XWJ200-20 | 200 | 20 | 1450 | Y180M-4/18.5 |
150XWJ200-20A | 180 | 18 | 1450 | Y160L-4/15 |
150XWJ200-20B | 160 | 16 | 1450 | Y160M-4/11 |
150XWJ200-32 | 200 | 32 | 1450 | Y200L-4-30 |
150XWJ200-32A | 187 | 28 | 1450 | Y180L-4/22 |
150XWJ200-32B | 170 | 24 | 1450 | Y180M-4/18.5 |
200XWJ400-20 | 400 | 20 | 1450 | Y225S-4/37 |
200XWJ400-20A | 380 | 18 | 1450 | Y200L-4/30 |
200XWJ400-20B | 340 | 15 | 1450 | Y180L-4/22 |
200XWJ400-32 | 400 | 32 | 1450 | Y250M-4/55 |
200XWJ400-32A | 375 | 28 | 1450 | Y225M-4/45 |
200XWJ400-32B | 340 | 24 | 1450 | Y225S-4/37 |
備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
泵的安裝：
根據泵的總圖和說明書所提供的安裝尺寸澆注基礎和確定地腳螺栓的位置，一般情況下不宜改變進口方向?；A面應使用水平儀校正，待基礎的水泥凝固后將泵裝在基礎上。電機軸和泵軸的同軸度，兩軸線偏移不超過±0.2毫米。倘若其軸線不重合，就會產生振動使軸承發熱，甚至損壞泵。
泵的吸入和排出管道應有自己的支架，一般不允許泵體承受管路的重量，再泵出獄倒罐工作時可以不裝底閥，但應在吸入管路上裝控制閥和過濾裝置，以防雜物吸入泵內，泵安裝在高于液面位置時，應在吸入管端裝底閥。底閥喉口面積應大于吸入管截面積的百分之五十。
泵安裝前一定要徹底清楚管路內的雜物，如焊渣、金屬屑等，以免泵起動時被吸入造成事故。
泵的使用：
| 1，準備必要的扳手和工具 | |
| 2，檢查機座，軸承和油腔無潤滑油。 | |
| 3，檢查空心軸和軸密程度是否恰當，填料壓蓋不可將盤根壓得過緊，允許呈滴狀滲出。 | |
| 泵啟動 | 4，用手或管子鉗轉動聯軸器，注意泵體內有無異物碰撞雜聲和卡死現象，如有應清除后方可開車。 |
| 5，將料液注滿泵腔，切勿于摩擦運轉，以免損壞襯套。 | |
| 6，全開出液管的閘閥。 | |
| 7，開電動機。 | |
| 1，關閉吸入管閥門。 | |
| 泵停機 | 3，停止電機。 |
| 4，當泵處于長期停止工作時，應將泵腔內料液放凈，并用水或蒸汽沖洗。 | |
| 1，經常檢查泵和電機你軸承溫升情況，溫度不應超過75℃。 | |
| 泵運轉 | 2，及時補充潤滑油，保證軸承潤滑良好。 |
| 3，運轉過程中，如發現異常噪聲或過大振動應立即停機檢查，排除故障。 | |
| 4，當流量顯著減少，說明橡膠襯套已磨損，應更換新襯套后再運轉。 |

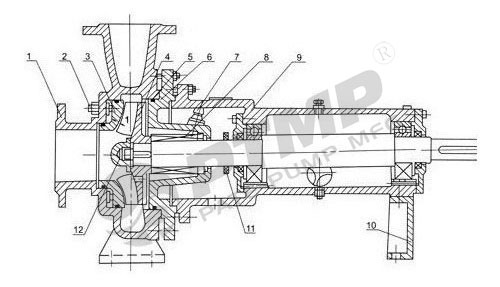

結構圖：
| 序號 | 材料 | 序號 | 材料 |
| 1 | 泵體 | 7 | 軟管接頭 |
| 2 | 調節螺桿 | 8 | 填料或機械密封 |
| 3 | 耐磨板 | 9 | 懸架部件 |
| 4 | 葉輪 | 10 | 支架 |
| 5 | o形圈 | 11 | 擋水圈 |
| 6 | 泵蓋 | 12 | 葉輪螺母 |
