參數范圍 |
流量：0.9~12.5(m3/h) |
揚程：3~32(m) |
溫度：0℃~60℃ |
功率：0.025~7.5(kw) |
黏度：30*10-6(m3/s) |
過流部件：PP(增強聚丙烯) |
聯接方式：軟管、活接、法蘭 |
產品概述：
品牌 | 帕特 | 產地 | 上海 |
輸送介質 | 酸堿鹽液體 | 泵軸位置 | 臥式 |
驅動方式 | 電動 | 類型 | 葉輪式 |
葉輪結構 | 封閉式葉輪 | 葉輪數目 | 單數 |
零部件 | 注塑成型 | 連接方式 | 法蘭 |
CQF型磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉動時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的產品，因此杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇的泵型，我公司生產的CQF系列磁力泵吸收了國內的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美。
型號意義：
例：40 CQ F - 20
20-揚程20(m)
F-工程塑料
CQ-磁力驅動泵
40-進出口直徑40(mm)
產品特點：
CQF型磁力泵以增強聚丙烯為主要材料，能耐大多數的有機和無機酸、堿和鹽溶液，也適用于在室外大氣暴露，對應力腐蝕破裂的抗蝕性良好。該泵零部件均為注塑成型，生產效率高，加工成本低。
產品用途：
CQF型磁力泵的過流部件采用工程塑料增強聚丙稀(PP)制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的設備選擇。
性能參數表：
泵型號 | 進口口徑 | 出口口徑 | 流量(m3/h) | 揚程 | 汽蝕余量 | 功率 | 轉速(r/min) | 電壓 |
10CQF-3 | 10 | 8 | 0.9 | 3 | 7.8 | 0.025 | 2800 | 220 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 7.0 | 0.12 | 2800 | 220/380 |
16CQF-8 | 16 | 10 | 1.8 | 8 | 6.0 | 0.18 | 2800 | 220/380 |
20CQF-12 | 20 | 15 | 3 | 12 | 6.0 | 0.37 | 2800 | 220/380 |
25CQF-15 | 25 | 20 | 6.6 | 15 | 5.0 | 1.1 | 2800 | 380 |
32CQF-15 | 32 | 25 | 6.6 | 15 | 6.0 | 1.1 | 2800 | 380 |
32CQF-25 | 32 | 25 | 4.8 | 25 | 5.5 | 1.1 | 2800 | 380 |
40CQF-20 | 40 | 32 | 10.8 | 20 | 3.5 | 2.2 | 2800 | 380 |
50CQF-32 | 50 | 40 | 12.5 | 32 | 3.5 | 4.0 | 2800 | 380 |
備注：性能參數表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999
安裝調試：
一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。
三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
四，檢查電機旋轉方向是否與磁力泵轉向標記一致。
五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。
六，泵停止工作前，應先關團排出閥門，然后切斷電源。
注意事項：
一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）
五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。
六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
故障排除：
| 故障形式 | 產生原因 | 排除方法 |
1 | 水泵反轉 | 改變電機接線 |
2 | 進水管道漏氣 | 杜絕漏氣 |
3 | 泵腔蓄水不足 | 增加蓄水量 |
4 | 電壓太高,啟動時聯軸器打滑 | 調正電壓 |
5 | 吸程太高 | 降低泵安裝位置 |
6 | 閥門沒有打開 | 校正或更換閥門 |
流量不足.1 | 吸入管徑太小或淤塞 | 調換或清洗進水管 |
2 | 葉輪流道阻塞 | 清洗葉輪 |
3 | 揚程過高 | 開大出水閥 |
4 | 轉速不夠 | 恢復額定轉速 |
揚程過低.1 | 流量過大 | 關小出水閥 |
2 | 轉速太低 | 恢復額定轉速 |
噪音太大.1 | 軸嚴重磨損 | 更換泵軸 |
2 | 軸承嚴重磨損 | 更換軸承 |

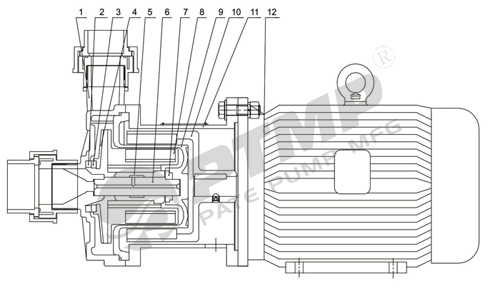

結構圖：
| 序號 | 零件名稱 | 序號 | 零件名稱 |
| 1 | 泵體 | 7 | 止推環 |
| 2 | 靜環 | 8 | 內磁鋼總成 |
| 3 | 動環 | 9 | 隔離套 |
| 4 | 葉輪 | 10 | 外磁鋼總成 |
| 5 | 軸套 | 11 | 聯接架 |
| 6 | 泵軸 | 12 | 電機 |

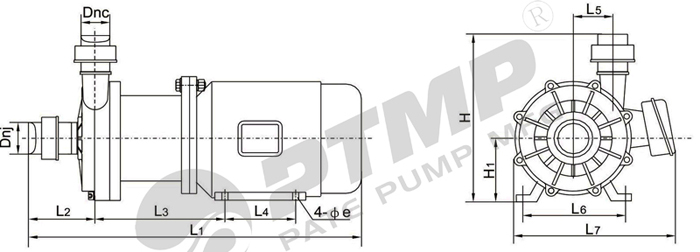

安裝尺寸圖：
安裝尺寸表：
| 泵型號 | Dnj | Dnc | L1 | L2 | L3 | L4 | 4-Φe |
| 10CQF-3 | 16 | 15 | 200 | 40 | 60 | 50 | 6 |
| 14CQF-5 | 25 | 16 | 300 | 44 | 75 | 70 | 8 |
| 16CQF-8 | 25 | 16 | 305 | 44 | 110 | 70 | 8 |
| 20CQF-12 | 27 | 18 | 350 | 60 | 140 | 80 | 8 |
| 25CQF-15 | 32 | 25 | 490 | 110 | 180 | 100 | 10 |
| 32CQF-15 | 40 | 32 | 490 | 110 | 180 | 100 | 10 |
| 32CQF-25 | 40 | 32 | 500 | 120 | 185 | 100 | 10 |
| 40CQF-20 | 50 | 32 | 565 | 120 | 200 | 125 | 10 |
| 50CQF-32 | 65 | 50 | 650 | 130 | 240 | 140 | 12 |
備注：安裝尺寸表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
