產品概述：

   SY型泵為立式玻璃鋼液下泵。WSY型泵為立式玻璃鋼液下旋渦泵、FSY型泵為立式玻璃鋼液下離心泵。該泵因伸入貯罐、只要液體高于泵泵體，既可不灌液而起運送液，平蓋板下設有泄漏孔。液體不會向貯罐外泄漏。SY型、WSY型、FSY型玻璃鋼液下泵。該泵因伸入貯罐、只要液體高于泵體，既可不灌液而起送液體，平蓋下設有泄漏孔。液體不會向貯罐外泄漏。

型號意義：

   例：50 (W) F S Y - 35 A

               A-葉輪外徑初次切割

               35-揚程

               Y-液下泵

               S-過流部件為玻璃鋼

               F-離心式

               W-旋渦式

               50-排出口直徑

產品特點：

   1、本泵要垂直安裝，將泵的平蓋板安裝在貯罐法蘭座上，開始運行前，先用手盤動聯軸器，檢查泵是否有卡阻現象，轉動是否靈活。

   2、泵起動前只要貯罐中液體高于泵體即可開車，嚴禁無介質運轉和反向運轉(運轉方向要以泵的轉向牌一致)，否則泵體內因缺泛液體潤滑而損壞軸襯。軸套，如發現有劇烈振動或異常聲音，立即停車檢查。

   3、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充更換軸承潤滑油。

產品用途：

 本泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，在貯罐輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的設備。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝維修保養：

   1、本泵要垂直安裝，將泵的平蓋板安裝在貯罐法蘭座上，開始運轉前，先用手發動聯軸器，檢查一下有否卡阻現象，轉動是否靈活。

   2、泵起動前只要貯罐中液體高于泵體既可開車，嚴禁無介質運轉和倒轉，否則泵體內因缺乏液體潤滑而損壞軸襯、軸套、如發現有劇烈振動或異常聲音，立即停車檢查。

   3、維修時，先將泵從貯罐上拆下，拆下電機及機座、拆下下泵殼，打掉下軸套及葉輪(注意泵軸上防腐層)松開上軸承座6只六角螺栓，然后把正條泵軸和軸承部件一起拉出即可進行檢修。

   4、如更換軸承和泵軸時，先拆泵軸上端園螺母和聯軸節，松開上下軸承蓋12只螺釘，將軸承座向上打出即可。

   5、檢修和更換易損件后進行重新裝配時、先將軸承座、軸承一起裝在泵軸上部，封好上下軸承蓋，裝好聯軸節和并緊固螺母，校正泵軸的彎曲度，將帶軸承座的泵軸向下插入泵體內，再將軸承座裝在中間座上，調正好葉輪與上下泵殼間隙，把葉輪及下軸套和葉輪并帽一起用酚醛膠泥粘在泵軸上、等酚醛膠泥完全固化后，才將下泵殼裝好。將配完畢后、用手在聯軸節上轉達一下泵軸是否正常。

   6、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充和更換上軸承潤滑油。

注意事項：

   1、本泵要垂直安裝，將泵的下蓋板安裝在貯罐法蘭座上，開始運行前，先用手盤動聯軸器，檢查泵是有卡阻現象，轉動是否靈活。

   2、泵起動前八要貯罐中液體高于泵體即可開車，嚴禁無介質運轉和反方向運轉(運轉方向要以泵的轉向牌一致)，否則泵體內因缺泛液體潤滑而損壞軸襯、軸套、如發現有劇烈振動或異常聲音，．立即停車檢查。

   3、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充和更換軸承潤滑油。

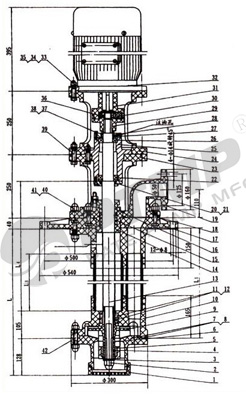

結構圖：

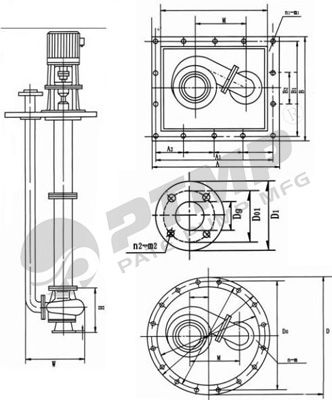

安裝尺寸圖：

安裝尺寸表：
